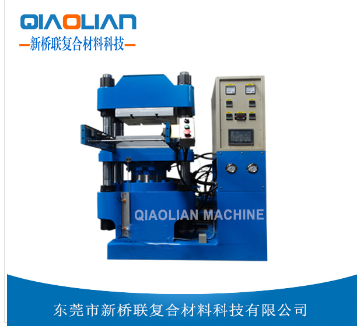

真空热压机是一种能够进行热压处理的机器，为周期作业式，广泛应用于硬质合金、功能陶瓷、粉末冶金等在高温、高真空条件下进行热压烧结处理，也可在充气保护情况下热压成形烧。那么真空热压机由什么结构组成呢，下面和东莞香蕉视频网址复合材料-91香蕉成人APP、热压机厂家就来看一下。

真空热压机的组成结构：

1、炉体为立式炉壳，其内层为不锈钢制成的圆筒，外层为碳钢。

2、真空系统：由油扩散泵、罗茨泵、机械泵配电磁压差阀（防止因突然停电、机械泵油倒灌）充气阀、放气阀、真空蝶阀、真空压力表（±Pa）波纹管、真空管路和支架等组成。

3、液压系统：采用电动输入方式。由液压站配有进口比例阀、压力传感器、位移显示器采用光栅尺（测距精度0.02mm），仪表可设定自动调节压力，并能实现稳压、保压。

4、水冷系统：由各种阀管道相关装置组成且设有断水声光报警自动切断加热源或功能。

5、温控系统：采用可控硅控温，配置有PID功能仪表，数显表，具有超温声光报警功能，也可选用PLC触摸屏自动控制，并保留历史数据，便于分析烧结过程。

6、充气系统：由各种管道及阀门组成，并配有电磁放气阀、压力传感器，当炉内压力高于安全值时会自动放气，充气管路上装有针阀，可控制充气量 。

以上就是真空热压机的组成结构。
